お問い合わせクリックバンドdii本体
dii

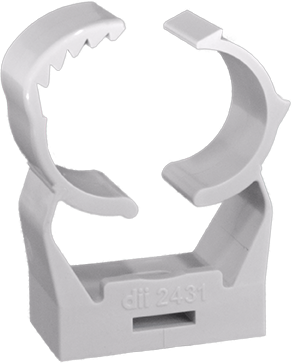

クリックバンドdii本体
使い方
クリックバンドdiiの取り付け方法は、3段階取り付けです。
本体を取り付け、パイプをはめて、そのまま押し付けるだけ！カチカチッと音がしてパイプは固定されます。
詳しくは下記の動画を参照ください。
本体を取り付け、パイプをはめて、そのまま押し付けるだけ！カチカチッと音がしてパイプは固定されます。
詳しくは下記の動画を参照ください。
サンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキスト
サンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキストサンプルテキスト
説明

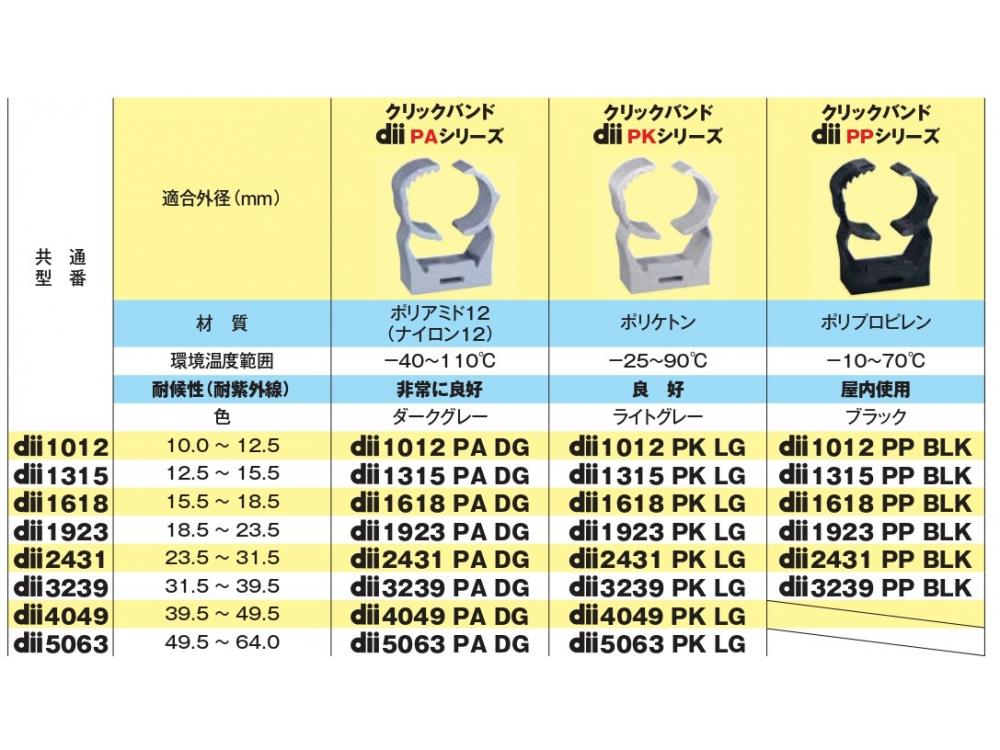

サイズ表
|
共通
型番 |
適合外径(mm)
|
クリックバンド
diiPAシリーズ |
クリックバンド
diiPKシリーズ |
クリックバンド
diiPPシリーズ |
||||
|
材質
|
ポリアミド12
（ナイロン12） |
共重合樹脂タフロンネオ
|
ポリプロピレン
|
|||||
|
環境温度範囲
|
-40～110℃
|
-25~90℃
|
-10~70℃
|
|||||
|
耐候性(耐紫外線)
|
非常に良好
|
良 好
|
屋内使用
|
|||||
|
色
|
ダークグレー
|
ライトグレー
|
ブラック
|
|||||
|
dii1012
|
9.5~12.5
|
dii1012 PA DG
|
dii1012 PK LG
|
dii1012 PP BLK
|
||||
|
dii1315
|
12.5~15.5
|
dii1315 PA DG
|
dii1315 PK LG
|
dii1315 PP BLK
|
||||
|
dii1618
|
15.5~18.5
|
dii1618 PA DG
|
dii1618 PK LG
|
dii1618 PP BLK
|
||||
|
dii1923
|
18.5~23.5
|
dii1923 PA DG
|
dii1923 PK LG
|
dii1923 PP BLK
|
||||
|
dii2431
|
23.5~31.5
|
dii2431 PA DG
|
dii2431 PK LG
|
dii2431 PP BLK
|
||||
|
dii3239
|
31.5~39.5
|
dii3239 PA DG
|
dii3239 PK LG
|
dii3239 PP BLK
|
||||
|
dii4049
|
39.5~49.5
|
dii4049 PA DG
|
dii4049 PK LG
|
―
|
||||
|
dii5063
|
49.5~64.0
|
dii5063 PA DG
|
dii5063 PK LG
|
―
|
||||
材質によって環境温度範囲や耐候性が変わり、扱っているサイズも異なります。
詳しくは上記の表をご覧ください。
詳しくは上記の表をご覧ください。

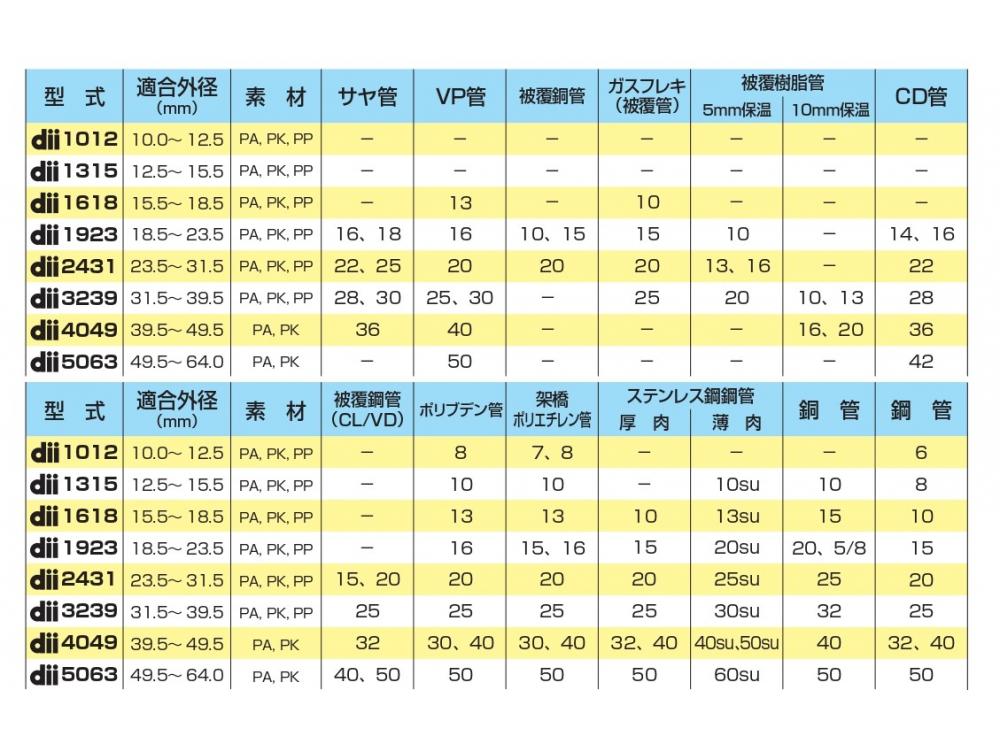

適合管一覧表（一例）
|
型式
|
適合外径
(mm) |
素材
|
サヤ管
|
VP管
|
被覆銅管
|
ガスフレキ
（被覆管） |
被覆樹脂管
|
CD管
|
|
|
5mm保温
|
10mm保温
|
||||||||
|
dii1012
|
9.5~12.5
|
PA,PK,PP
|
―
|
―
|
―
|
―
|
―
|
―
|
―
|
|
dii1315
|
12.5~15.5
|
PA,PK,PP
|
―
|
―
|
―
|
―
|
―
|
―
|
―
|
|
dii1618
|
15.5~18.5
|
PA,PK,PP
|
―
|
13
|
―
|
10
|
―
|
―
|
―
|
|
dii1923
|
18.5~23.5
|
PA,PK,PP
|
16、18
|
16
|
10、15
|
15
|
10
|
―
|
14、16
|
|
dii2431
|
23.5~31.5
|
PA,PK,PP
|
22、25
|
20
|
20
|
20
|
13、16
|
―
|
22
|
|
dii3239
|
31.5~39.5
|
PA,PK,PP
|
28、30
|
25、30
|
―
|
25
|
20
|
10、13
|
28
|
|
dii4049
|
39.5~51.0
|
PA,PK
|
36
|
40
|
―
|
―
|
―
|
16、20
|
36
|
|
dii5063
|
51.0~64.0
|
PA,PK
|
―
|
50
|
―
|
―
|
―
|
―
|
42
|
|
型式
|
適合外径
(mm) |
素材
|
被覆鋼管
(CL/VD) |
ポリブデン管
|
架橋
ポリエチレン管 |
ステンレス鋼鋼管
|
銅管
|
鋼管
|
|
|
厚肉
|
薄肉
|
||||||||
|
dii1012
|
9.5~12.5
|
PA,PK,PP
|
―
|
8
|
7、8
|
―
|
―
|
―
|
6
|
|
dii1315
|
12.5~15.5
|
PA,PK,PP
|
―
|
10
|
10
|
―
|
10su
|
10
|
8
|
|
dii1618
|
15.5~18.5
|
PA,PK,PP
|
―
|
13
|
13
|
10
|
13su
|
15
|
10
|
|
dii1923
|
18.5~23.5
|
PA,PK,PP
|
―
|
16
|
15、16
|
15
|
20su
|
20、5/8
|
15
|
|
dii2431
|
23.5~31.5
|
PA,PK,PP
|
15、20
|
20
|
20
|
20
|
25su
|
25
|
20
|
|
dii3239
|
31.5~39.5
|
PA,PK,PP
|
25
|
25
|
25
|
25
|
30su
|
32
|
25
|
|
dii4049
|
39.5~51.0
|
PA,PK
|
32
|
30、40
|
30、40
|
32、40
|
40su、50su
|
40
|
32、40
|
|
dii5063
|
51.0~64.0
|
PA,PK
|
40、50
|
50
|
50
|
50
|
60su
|
50
|
50
|
各メーカーにより、寸法が異なる場合があります。使用前に実測の上ご使用ください。
上記は一例です。外径を合わせれば、ほぼすべての管を固定可能です。
